一、閘門開度內置高壓式（磁致伸縮）位移傳感器概述：

       在鐵磁質中磁化方向的改變會引起介質晶格間距的改變，從而使得鐵磁質的長度和體積發生改變，即：磁致伸縮現象，也稱為威德曼效應，其逆效應稱為維拉里效應。

       閘門開度內置高壓式（磁致伸縮）位移傳感器的原理是利用兩個不同磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測所需的時間周期，從而換算出準確的位置。這兩個磁場一個來自磁環中的永磁鐵，另一個來自傳感器電子倉中的電子部件產生的激勵脈沖。激勵脈沖沿傳感器內用磁致伸縮材料制造的波導絲以聲速運行。當與磁環中的永磁場相交時，由于磁致伸縮現象，波導絲產生的機械振動形成一個應變脈沖。應變脈沖很快便被電子倉中的感測電路探測到。從產生激勵脈沖的一刻到應變脈沖被探測到總的時間乘以固定的聲速，我們便能準確的計算出磁鐵的位置變化。這個過程是連續不斷的，所以每當磁環位置改變時，新的位置會被迅速測量出來。由于輸出信號是真正的位置值，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，更不必像其他傳感器那樣需要定期重標。

       閘門開度內置高壓式（磁致伸縮）位移傳感器為非接觸式，永不磨損。具有高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長等優點。傳感器不用重新標定，也不用定期維護。

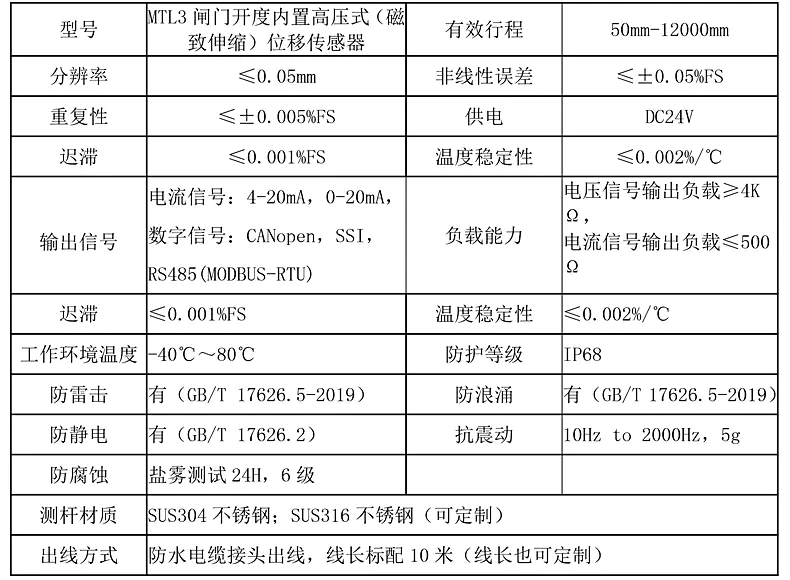

二、閘門開度內置高壓式（磁致伸縮）位移傳感器技術參數：

三、閘門開度內置高壓式（磁致伸縮）位移傳感器接線方式：

       用戶在接線前，請檢查供電電源是否滿足: +24VDC的要求，并且電源輸出功率必須大于產品總功耗，按不同量程每支傳感器≤95mA計算。如果電源不能滿足要求，請更換供電電源以保證傳感器能夠正常工作。

四、閘門開度內置高壓式（磁致伸縮）位移傳感器的接線方式：

1、傳感器模擬量信號輸出共有五個接點：電源正(棕)、電源負(黑)、信號輸出正（藍）、信號輸出負（白）、殼體地（屏蔽線)

2、傳感器數字量信號輸出共有五個接點：電源正(棕)、電源負(黑)、RS485A(藍)、RS485B (白)、殼體地(屏蔽線)

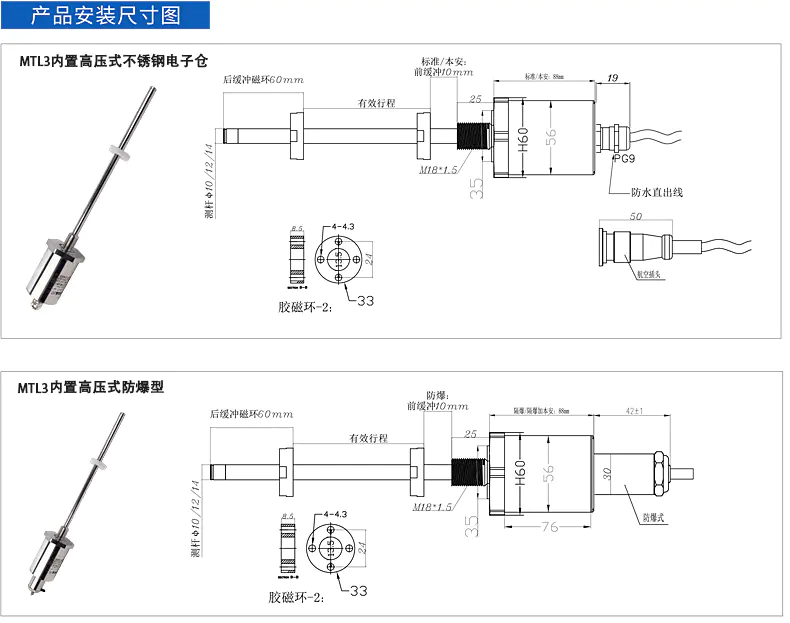

五、閘門開度內置高壓式（磁致伸縮）位移傳感器安裝尺寸圖:

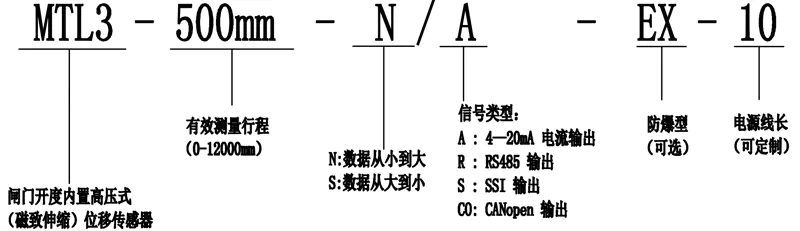

六、閘門開度內置高壓式（磁致伸縮）位移傳感器選型:

    如需詳詢產品參數及具體價格，請撥打服務熱線：18988775285 李工
